---不要被您的流量控制器/壓力泵/恒壓泵/進樣泵/流控儀的準確度和響應性受到限制---

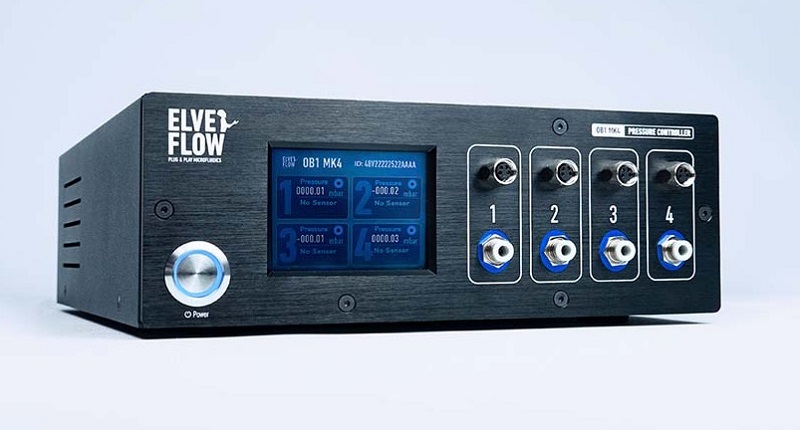

OB1 MK4是一款基于壓電電磁閥的高性能多通道微流控壓力真空控制器。壓力輸出通道的數量可以從1個通道到4個通道進行任意定制，5種壓力量程范圍可混合定制使用。OB1控制器具有模塊化、可升級及包含圖形操作軟件等特點，且產品質保2年。
獨特的性能
● 壓力穩定性---滿量程的0.005%（針對0到2000mbar量程，其他參數請詳見規格參數）
● 響應時間-----＜ 10 ms
● 壓力分辨率---滿量程的0.006%
● 建立/穩定時間-----低至 50 ms
● 配備UART通信協議，可與大多數控制系統進行通信，如Mac，Linux，Arduino，PLC等；
● SDK開發包中的庫文件允許您使用自己的代碼來控制OB1 MK4，同時將其連接到其他儀器如相機、位移臺等；
● 壓力通道數量：高達256個壓力通道，默認OB1 MK4壓力流量控制器的通道數量可從1到4個中任意選擇；
● 壓力通道間的特性：每個壓力通道相互獨立，可以獨立控制壓力輸出，同時通過ESI軟件，也可將多個壓力通道耦合在一起，形成聯動工作；
● 壓力通道量程：提供五種壓力量程范圍，分別為0~200 mbar，0~2000 mbar，0~8000 mbar，-900 mbar~1000 mbar和-900 mbar~6000 mbar。這5種壓力通道量程都可以混合集成到同一個OB1 MK3+壓力流量控制上面，比如通道1為0~200 mbar，通道2為為0~2000 mbar，通道3為-900 mbar~1000 mbar，通道4為-900 mbar~6000 mbar；
● 通道數量和量程可升級：后續可在已有設備的基礎上，升級壓力通道的數量以及壓力通道的量程范圍。比如已有2通道0~2000 mbar的OB1 MK4壓力流量控制器，您可以繼續在此基礎上升級1個-900 mbar~1000 mbar通道量程的壓力通道，升級完成后，不會(huì )對已有的壓力通道性能造成任何影響。
● 流量傳感器連接：高精度數字流量傳感器MFS直接連接到OB1 MK4壓力流量控制器上面，無需第三方轉接件；
● 多種微流體的精確測量和恒流控制：科式流量傳感器BFS為質量流量傳感器，可直接測量液體的質量流量、體積流量、密度和溫度，液體介質可為單一液體或者混合液體。更重要的是測量每一種液體介質時，都不需要單獨對液體介質進行校準，測量精度高達測量值的0.2%。USB線直接連接電腦，無需第三方轉接件。此外，BFS流量傳感器也可以測量氣體的質量流量、體積流量、密度和溫度。與OB1 MK4壓力流量控制器聯合使用時，可實現閉環的恒流控制功能。
● 恒定流量控制（恒流功能）：快速響應、穩定的閉環流體流量控制，可實現高準確的微流體流量注入和無脈動的、平滑流體流動。
● 多樣性波形控制：免費的ESI操作軟件直接提供正弦、方波、三角波、斜坡及自定義波形的壓力輸出控制和微流體的流量流動控制，無需任何編程操作；
● 實驗系統流阻診斷功能：免費的ESI操作軟件提供微流體實驗系統的流阻診斷功能，可為特定的微流體實驗裝置系統提供流阻優化建議，大幅提高流體控制的快速穩定性和響應性以及精確的微升級液體體積的定量注入。
● 壓力傳感器連接：可將MPS壓力傳感器直接連接到OB1 MK4壓力流量控制器上面，無需第三方轉接件。壓力傳感器MPS可實時測量管路中的流體壓力波動或實現管路中定點位置的液體的恒定壓力控制。
微流體數字流量傳感器MFS系列與OB1 MK4壓力流量控制器的經典連接實物圖如下所示
用于微流控的前沿的壓電技術
應用領域
● 數字微流控
● 流動化學&高分子合成
● 細胞培養實驗：細胞灌注、順序注射
● 液滴序列：RNA序列
● 器官芯片
● 提高原油采收率
● 芯片上的實驗室
● 細胞操作
工作原理
1、壓力&真空控制器
把壓力和真空源連接到您的OB1控制器上
2、監視
在您的電腦上使用Elveflow Smart Interface（ESI）軟件來控制壓力和流量。ESI軟件允許您創(chuàng )建并自動執行與具體壓力或者流量有關的已設置步驟或者序列。
3、樣品
依據您的實驗選擇，由于OB1可以在相同的流體通道內使用壓力或者真空，因此，樣品可以被吸入儲液池或者從儲液池內排除。
4、微流控芯片
OB1壓力與真空功能提供了精確的樣品處理以及對樣品注入的全面控制
（同一個壓力控制器上可同時集成不同量程范圍的正壓（0到2000mbar壓力通道）和正壓負壓力通道（-900到6000mbar壓力通道））
（同一個壓力控制器OB1 MK3+上同時集成4個不同量程范圍的壓力通道：通道Ch1是0到200mbar，通道Ch2是-900到1000mbar，通道Ch3是0到2000mbar，通道Ch4是-900到6000mbar。通道Ch1耦合流量傳感器MFS4（0±1mL/min），實現管路中的液體流量控制。
特點與優勢
● 較短的建立時間
壓電技術允許在微型設備中發生超快的流動變化
● 較高的流量穩定性
壓力穩定性低至10 μbar，確保在大流量范圍內具有出色的流量性能。
● 準確的流量控制
輸入一個流量值到軟件中，流量調節可降至7.5 mL/min。
● 軟件自動化
通過一個操作界面控制所有的儀器，使用完整的腳本模塊可以在幾天內進行實驗的自動控制和樣品的注入。
● 創(chuàng )建您自己的程序
使用現有的軟件開發套件（C++、Python、MATLAB、LabVIEW庫）可以依據具體的實驗來創(chuàng )建您自己的控制程序。
● 增強的數據保存
高達10 ms的采樣率可以得到良好的實驗結果
● 易于安裝和使用
從簡單的幾個盒子開始安裝而且可以在幾分鐘內完成所有的設置
● 具有可定制性
在5種可選擇的壓力范圍內，OB1控制器的輸出通道可以在1到4個通道內進行任意選擇。
● 后續可升級
今天可以先獲取一個通道使用，如果后續實驗中用到更多通道，OB1可以在稍后添加更多的通道。
技術規格
下表總結了Elveflow®OB1 MK4壓力控制器的主要規格參數。為了確保質量和性能，我們所有的儀器在組裝后都進行了獨立的測試和校準(響應時間，穩定性，重復性…)，所有的測試結果都被保存下來。
壓力通道量程范圍 | 0到200 mbar (0到2.9 psi)* | 0到2000 mbar (0到29 psi)* | 0到8000 mbar (0到116 psi)* | -900到1000 mbar* (-13到14.5 psi) | -900到6000 mbar* (-13到87 psi) |
氣動部分 |
壓力穩定性(1) | 0.015%FS 30 μbar (0.0004 psi) | 0.005%FS
100 μbar (0.0014 psi) | 0.006%FS 500 μbar (0.007 psi) | -900到500 mbar： | -900到2000mbar： |
0.005%FS 100 μbar (0.0014 psi) | 0.005%FS 350 μbar (0.05 psi) |
500到1000 mbar： | 2000到6000mbar： |
0.007%FS 150 μbar (0.0021 psi) | 0.007%FS 525 μbar (0.076 psi) |
響應時間(2) | ＜10 ms |
穩定時間(3) | 低至50 ms |
壓力步長低至 | 0.006%FS 12 μbar (0.00017 psi) | 0.006%FS 120 μbar (0.0017 psi) | 0.006%FS 480 μbar (0.007 psi) | 0.0064%FS 120 μbar (0.0017 psi) | 0.0061%FS 420 μbar (0.006 psi) |
獨立壓力通道出口數量 | 從1到4個壓力通道 支持任意壓力通道量程范圍的混合集成 |
氣動輸出連接器 | 4 mm插入式（push-in） |
外部氣源供氣 | 1.5 bar (或滿量程壓力+0.5 bar) 到10 bar 無腐蝕、無爆炸、干燥、無油的氣體，例如空氣、氬氣、氮氣、二氧化碳等。 可與氣體管路、空氣壓縮機或氣罐/氣瓶等配合使用 輸入連接器：6 mm插入式 |
輸入真空(4) | / | 從-0.7到-1 bar的任意值。 兼容真空泵或真空管線/真空管路。 |
流量控制 |
流量傳感器的兼容性 | 兼容全部的MFS和BFS傳感器的量程范圍 監測流量和可用的閉環回路的流量控制 |
流量 | 從0.1 μL/min到500 mL/min （僅用于示例用，詳細具體的流量范圍，請查看MFS和BFS的規格參數） |
液體兼容性 | 非接觸泵 任何液體、油或生物樣品溶液。 |
控制&監視 |
軟件控制 | Elveflow ESI智能界面軟件 支持Windows 7, 8和10的32位和64位系統 |
軟件開發套裝 | 可用庫文件：MATLAB，Python，LabVIEW和C++ 支持Windows 7, 8和10的32位和64位系統 串口/UHART通訊協議的要求 |
數據管理 | 記錄和提取數據（.csv）的可能性：使用ESI的通道和傳感器的詳細信息 |
輸入波形輪廓圖 | 加載輪廓波形圖的可能性：斜坡、正弦、三角形、方波或自定義波形 |
自動化 | 使用ESI內置的調度程序產生按需求的逐步序列 加載并保存自定義配置（.csv） |
屏幕顯示 | LCD屏幕顯示通道的壓力和傳感器信息 |
電氣連接 |
USB連接 | USB B |
傳感器連接 | 每個壓力通道對應有一個M8-4引腳連接器 兼容Elveflow傳感器：MFS，MPS，MFP和MBD 定制模擬傳感器的電源供應：5-24 V定制模擬傳感器讀數：0-10 V。 |
TTL觸發 | 輸出和輸入，0到5 V。 |
其他 |
功耗 | 12 W（100 V到240 V – 50 Hz到60 Hz） |
外形尺寸 | （長度×寬度×高度）：240 × 223 × 80 mm |
重量 | 1.4 kg到2.9 kg |
*滿量程壓力值可能變化±2.5%滿量程
（1）使用外部高精度壓力傳感器（Druck DPI 150）在整個壓力范圍內測量壓力穩定性（標準偏差）
（2）達到設定值5%所需的時間
（3）達到設定值95%所需的時間。取決于體積 – 在12mL儲液池上進行測量。
（4）在校準和使用正負壓通道時，必須連接真空源，即使僅使用通道輸出正壓力。
（5）（長度×寬度×高度）
產品與服務
軟件特色
● 壓力和流量的可視化與記錄
● 復雜實驗步驟的編程和自動化
● 通過提供C++、Python、MATLAB和LabVIEW庫，輕松實現替代儀器的控制。
這些富有盛名的公司相信我們并不是一個簡單的巧合
OB1壓力泵操作軟件ESI - Elveflow Smart Interface
——適用于所有儀器的獨特軟件
√ 直接輸入流量 √ 自定義流量配置文件
對微流體流量的精確控制
復雜流體流量的自動化控制
模塊化ESI軟件的圖形操作界面 - 同一個界面上顯示壓力和液體流量
（2000mbar量程的四通道壓力控制器OB1 Mk3+和1mL量程的熱式流量傳感器MFS4）
ESI允許只需要點擊幾下即可直觀控制我們的微流控儀器。由于使用了調度程序，ESI既可以適用于基本控制也可以適用于復雜任務的控制。
ESI微流體軟件使得許多應用變得簡單：連續流體流的產生、液體體積計量配置、動態流量分布的產生、光流控等等。
軟件特色
● 壓力和流量的可視化與記錄
● 復雜實驗步驟的編程和自動化
● 通過提供的C++、Python、MATLAB和LabVIEW庫，輕松實現替代儀器的控制。
多通道微流體壓力&流量控制器OB1 MK3+在輕度和更高壓力下循環壓縮SKOV-3癌細胞單層
多通道OB1 MK3+壓力控制器用于動態細胞壓縮中壓力控制的時間演變過程
三通道微流體壓力&流量控制器OB1 Mk3+控制微流體芯片通道內水流動流動聚焦或層流控制
微流控芯片通道內細胞接種控制
微流控微液滴產生與靜止狀態的控制以及微液滴尺寸和產生頻率的驅動控制的演示視頻介紹
長時間的穩定、均勻的水滴（油包水液滴小球）產生，多通道壓力真空控制器OB1 MK3+在恒定壓力模式下驅動兩相液體流動，油相為Emulseo FluoSurf 表面活性劑。
模塊化智能微流體操作軟件ESI Sequence實現實驗自動化運行的操作說明和MUX Distributor10液體分配閥使用操作的演示示例視頻介紹
模塊化智能微流體操作軟件ESI中實驗系統流阻診斷功能模塊的視頻介紹（可診斷出實驗系統的流阻優良并給出流阻改善的建議）
多通道微流體壓力&真空控制器OB1 Mk3+與使用光鑷的新型微裝配制造技術相結合，實現了微尺度的多組件微組裝（實現~60 nm的位置精度）
使用光鑷進行大規模微組裝的實驗結果，感謝作者提供數據。
